1. Соединение звукового оборудования
Подключите питание от инжектора к микшеру, как указано на изображении.

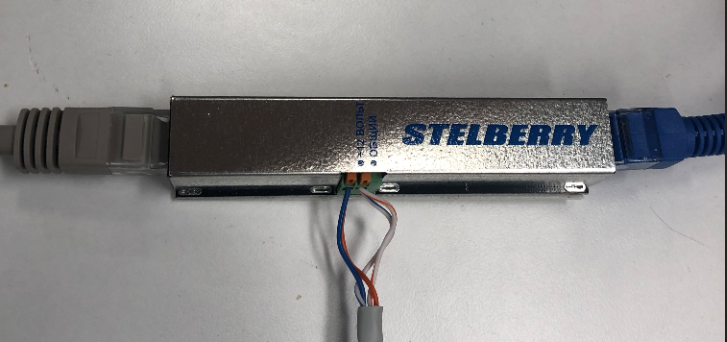

Подключение питания от инжектора:
Инжектор подключается в разрыв между одной из камер и PoE-коммутатором.
Полноцветные провода витой пары (синий и оранжевый) подключаются к клемме «+12В», полосатые провода — к клемме «Общий».
Проверьте, что провода надёжно зафиксированы в клеммах.

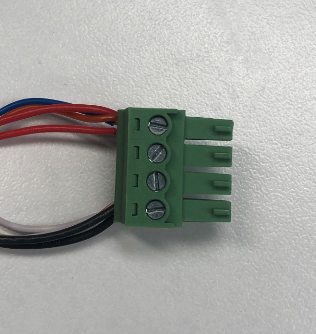

Подключение питания от инжектора к микшеру:
Полноцветные провода витой пары соединяются с красными проводами питания (DC 12V) микшера.
Полосатые провода соединяются с чёрными проводами питания микшера.

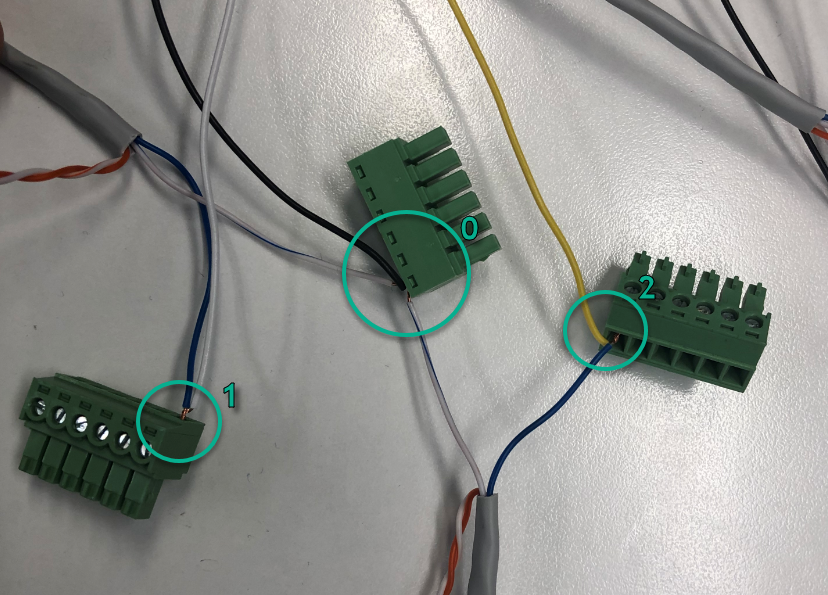

Подключение микшера к камерам:
Соединение витой пары с микшером:
• Соедините бело-синие провода витой пары от обеих камер с чёрным проводом разъёма (OUT) микшера (0).
• Соедините синий провод кабеля, который пойдёт к первой камере, с белым проводом разъёма (OUT) микшера (1).
• Соедините синий провод кабеля, который пойдёт ко второй камере, с жёлтым проводом разъёма (OUT) микшера (2).

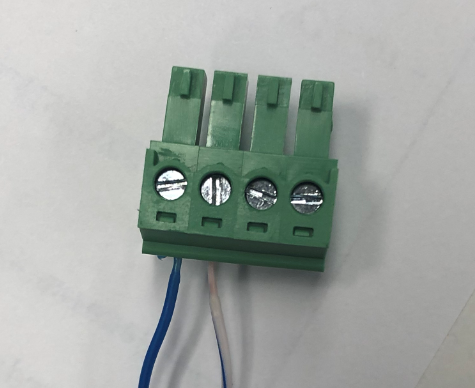

Соединение витой пары с камерой:
Подключите витую пару от микшера к колодке «Audio G» камеры.
Переверните разъём, как указано на изображении, и подключите:
• полноцветный синий провод витой пары — в первую слева клемму,
• бело-синий провод — во вторую слева клемму.

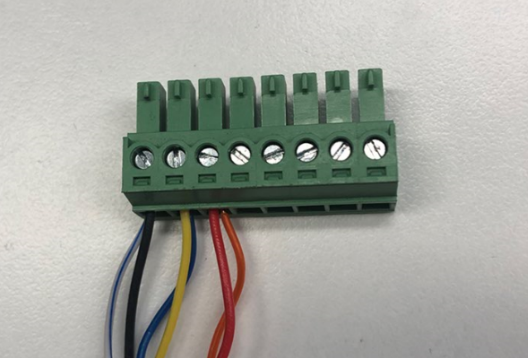

Подключение микрофона к микшеру:
Соединение витой пары с микшером:
• Бело-синий провод витой пары — с чёрным проводом разъёма (IN 1) микшера.
• Синий провод витой пары — с жёлтым проводом разъёма (IN 1) микшера.
• Оранжевый провод витой пары — с красным проводом разъёма (IN 1) микшера.
Повторите действия для второго разъёма микшера (IN 2).

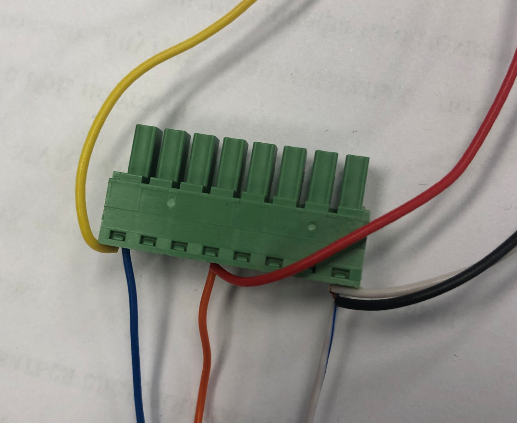

Соединение витой пары с активным микрофоном M990:
• Бело-синий провод витой пары — с чёрным и белым проводом микрофона.
• Синий провод витой пары — с жёлтым проводом микрофона.
• Оранжевый провод витой пары — с красным проводом микрофона.
Соедините таким же образом второй микрофон.
(Альтернатива) Подключение к камере пассивного микрофона:
Подключите микрофон к аудио-разъёму камеры.
Для этого:

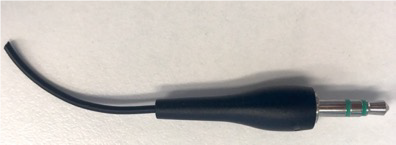

1. Откусите кусачками 3,5 мм разъём и удалите его.

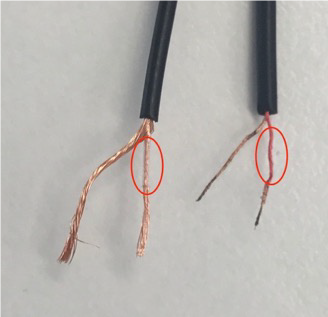

2. Зачистите 1,5 см внешней оплётки на оставшемся кабеле со стороны отреза.
Провода микрофона могут быть двух типов:
• красный + медный, либо
• «внутренний кабель в оплётке» + медный.
3. «Красный» кабель надо оплавить зажигалкой или паяльником.
4. Зачистите 5 мм обоих кабелей.

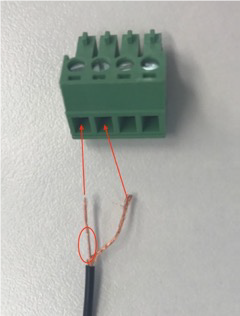

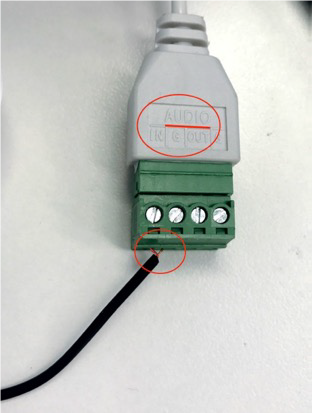

5. Подключите «красный» кабель (либо «внутренний кабель в оплётке») в разъём, обозначенный Audio IN (крайний разъём на колодке).
6. Подключите внешний второй кабель в разъём Audio G (второй слева разъём).
7. Завинтите винты на колодке.
8. Соедините колодку с разъёмом.
2. Настройка микрофонов
2.1. Подключение к камере:
1. Настройте на компьютере адрес из подсети камеры, затем подключитесь к свободному порту коммутатора, к которому подключены камеры.

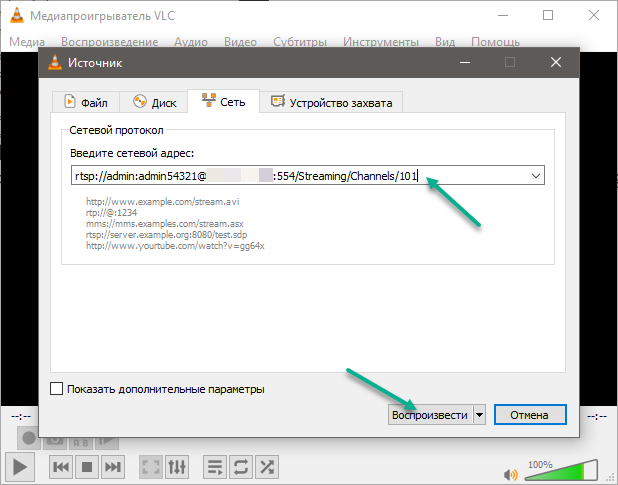

2. Откройте VLC-плеер и, используя английскую раскладку, нажмите Ctrl + N.
3. В поле адреса введите:
rtsp://admin:admin54321@IP_адрес_камеры:554/Streaming/Channels/101
4. Нажмите «Воспроизвести».
После начала получения потока можно с помощью наушников проверять наличие и качество сигнала.
Подключитесь указанным образом к каждой камере и проверьте однородность и разборчивость речи. Речь в помещении должна быть разборчива на каждой камере.
2.2. Настройка микрофона:

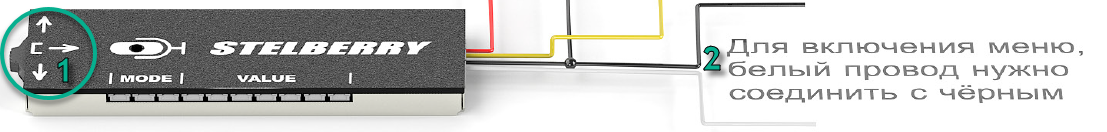

Настройка осуществляется с помощью джойстика (1).
• Выбор режима — нажатием на джойстик.
• Регулировка — отклонением джойстика влево/вправо.
• Для включения режима настройки соедините белый провод с чёрным (сделано ранее).

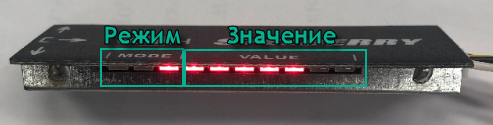

Нажатием на джойстик выберите режим регулировки чувствительности.
С помощью джойстика поднимите значение до верхнего порога 5-го элемента шкалы (перед загоранием 6-го элемента).
Выберите режим регулировки входного усиления. Установите значение, как показано на рисунке.
Выберите режим регулировки выходного усиления. Установите значение, как показано на рисунке.
Выберите режим регулировки фильтра НЧ. Установите значение, как показано на рисунке.
Выберите режим регулировки фильтра ВЧ. Установите значение, как показано на рисунке.
Выберите режим регулировки фильтра 1. Установите значение, как показано на рисунке.
Выберите режим регулировки фильтра 2. Установите значение, как показано на рисунке.
Отсоедините белый провод настройки микрофона — индикаторы режима и значения должны погаснуть.
3. Настройка микшера

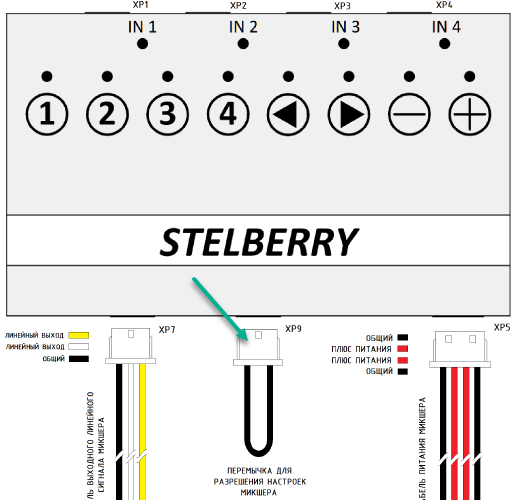

Установите перемычку для настройки микшера во включённое положение.

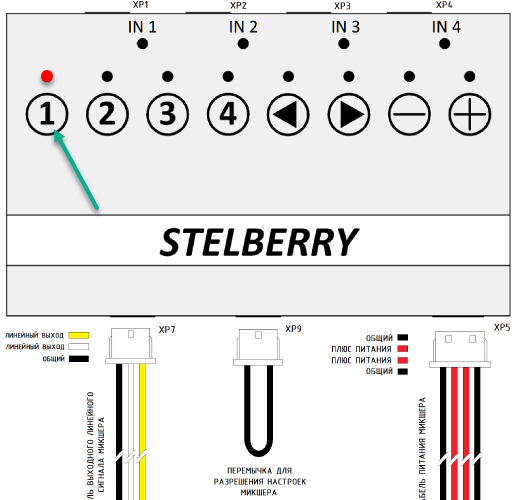

Выберите первый канал для настройки (например, канал 1).
Нажимая на цифры 1–4, добейтесь, чтобы горел только индикатор напротив цифры 1, а на цифрах 3–4 индикаторы были выключены.

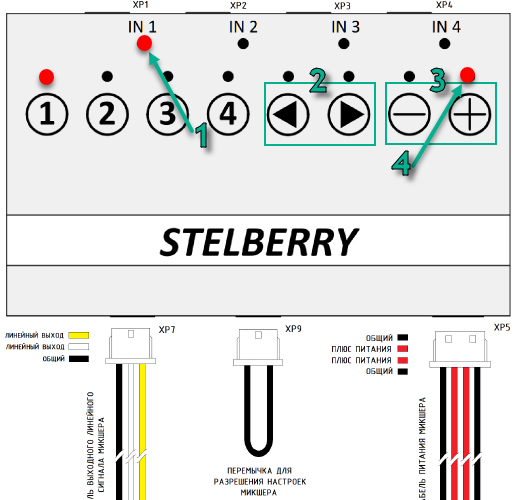

С помощью кнопок ◄ / ► (2) выберите вход, к которому подключён микрофон (например, IN1 — рядом должен появиться красный индикатор (1)).
• Кнопки «-» / «+» (3) регулируют громкость.
• Повысьте громкость до максимума, пока не загорится индикатор верхнего предела (4).
• После загорания индикатора нажмите ровно 10 раз на кнопку «-».

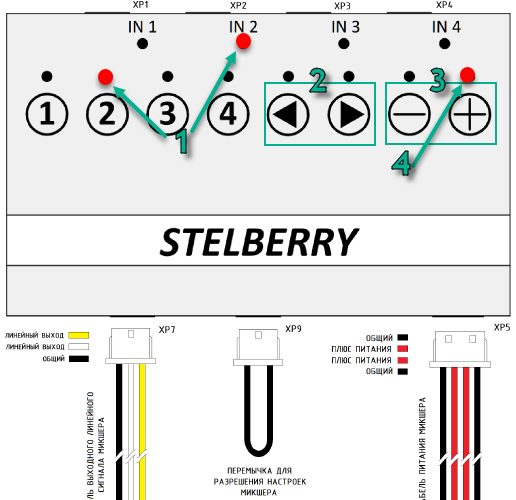

Выберите второй вход с помощью кнопки «2», как показано на рисунке (1).
Увеличьте громкость до максимальной и уменьшите на 10 шагов, как с микрофоном №1.

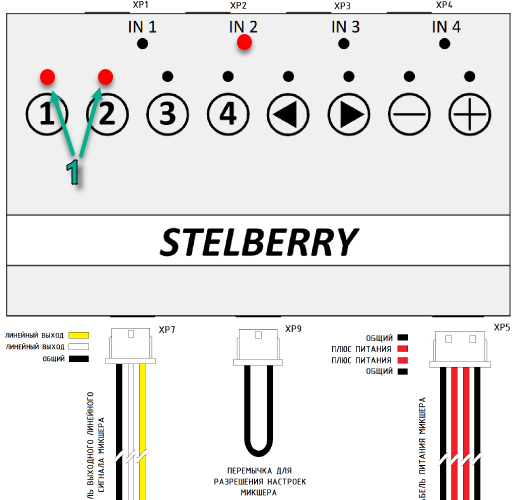

Выберите с помощью кнопок 1 и 2 оба канала — звук должен поступать с обоих микрофонов.
