1. Прошивка коммутатора

Подключаем коммутатор и сбрасываем предварительно настройки кнопкой Reset на передней панели.

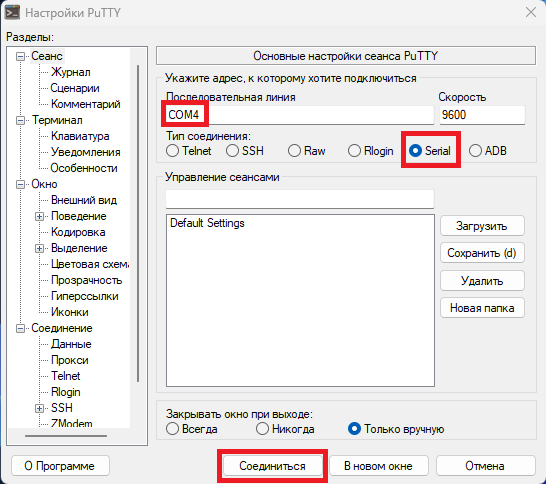

Запускаем PuTTY. Выбираем "Serial" и указываем свой "COM-порт". В нашем примере — COM4. Жмём "Соединиться".

Открывается консоль — жмём Enter. Далее вводим логин: admin и пароль: admin.

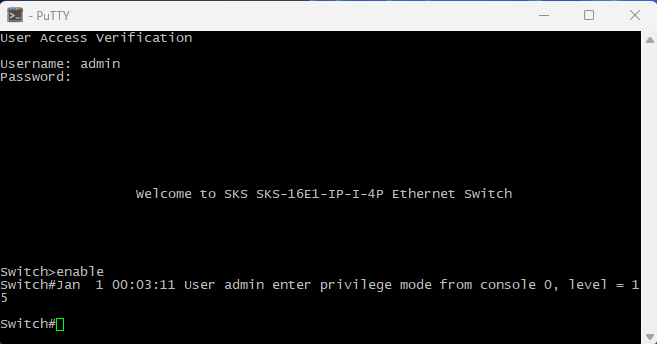

После входа видим приглашение Switch>. Прописываем команду Enable и жмём Enter дважды.

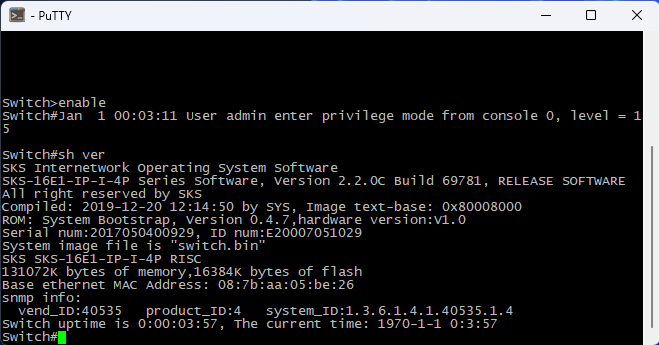

После повышения привилегий видим Switch#. Прописываем команду show version (или сокращённо sh ver).

Актуальная версия прошивки: 2.2.0c Build 69781. Если указана более старая версия — переходим к обновлению.

Не закрывая окно PuTTY, запускаем Tftpd64 и указываем путь к файлу прошивки в настройках программы.

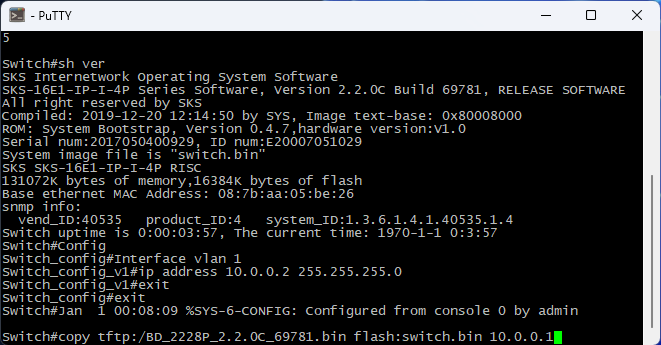

Возвращаемся в окно PuTTY и вставляем подготовленные команды (правой кнопкой мыши или Ctrl+V):

config
interface vlan 1
ip address 10.0.0.2 255.255.255.0
exit
exit

copy tftp://10.0.0.1/BD_2228P_2.2.0C_69781.bin flash:switch.bin

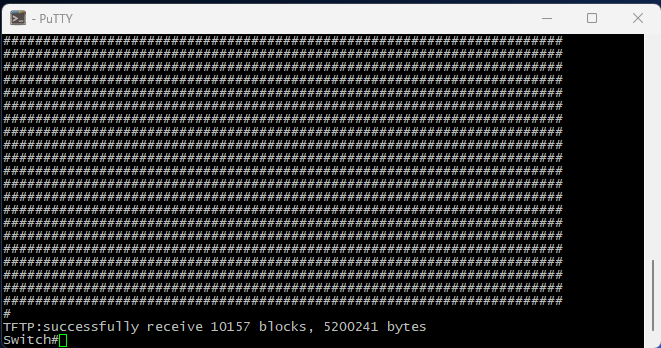

Жмём Enter и ожидаем завершения загрузки прошивки. Процесс может занять несколько минут.

2. Загрузка конфигурации

Заходим в систему АСРЗ: con-pvn.asrz.moscow.onlime.ru
Вводим номер тикета (например: 11840569) и нажимаем "Поиск по номеру".

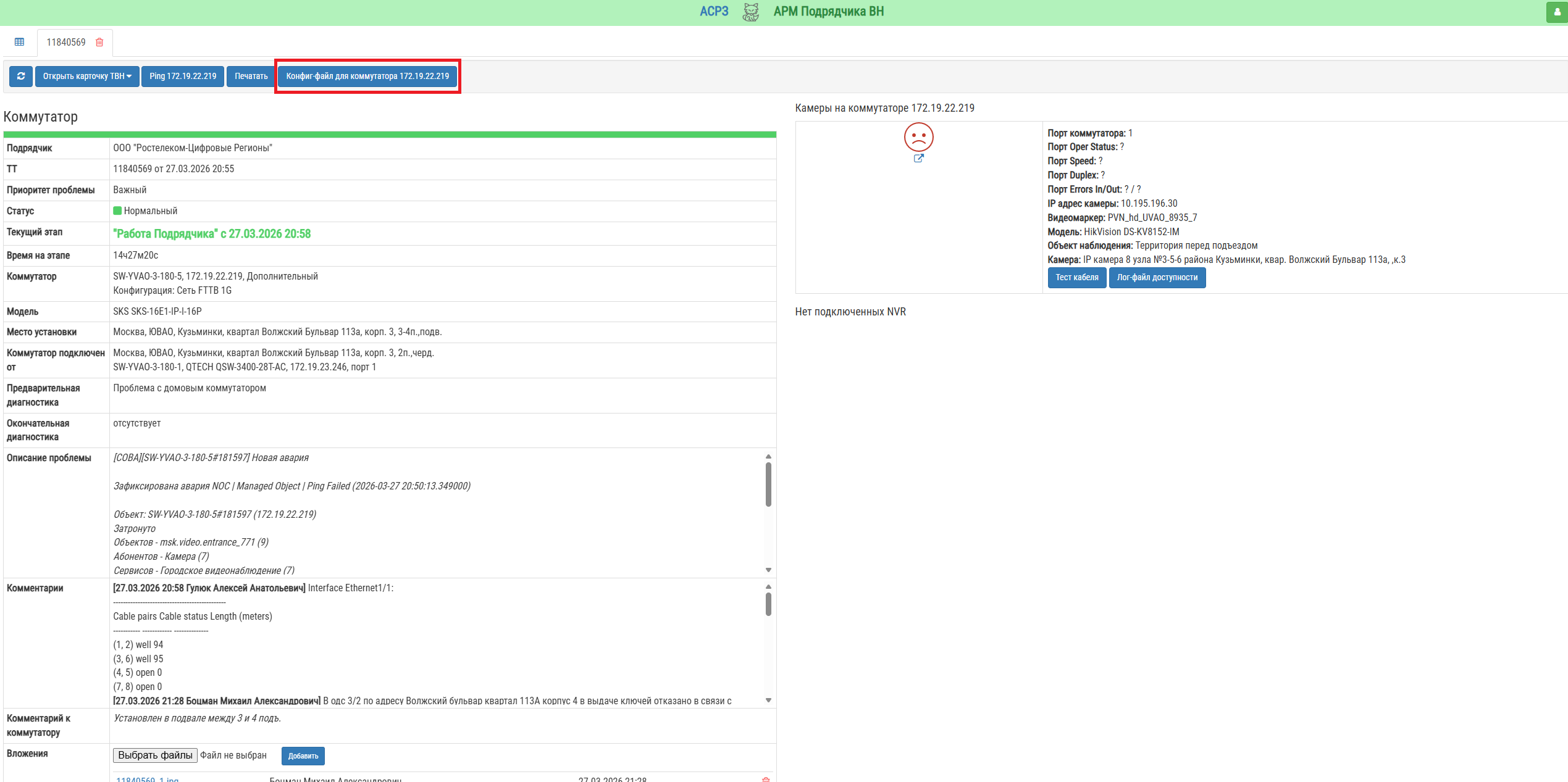

В карточке тикета нажимаем кнопку "Конфиг коммутатора".

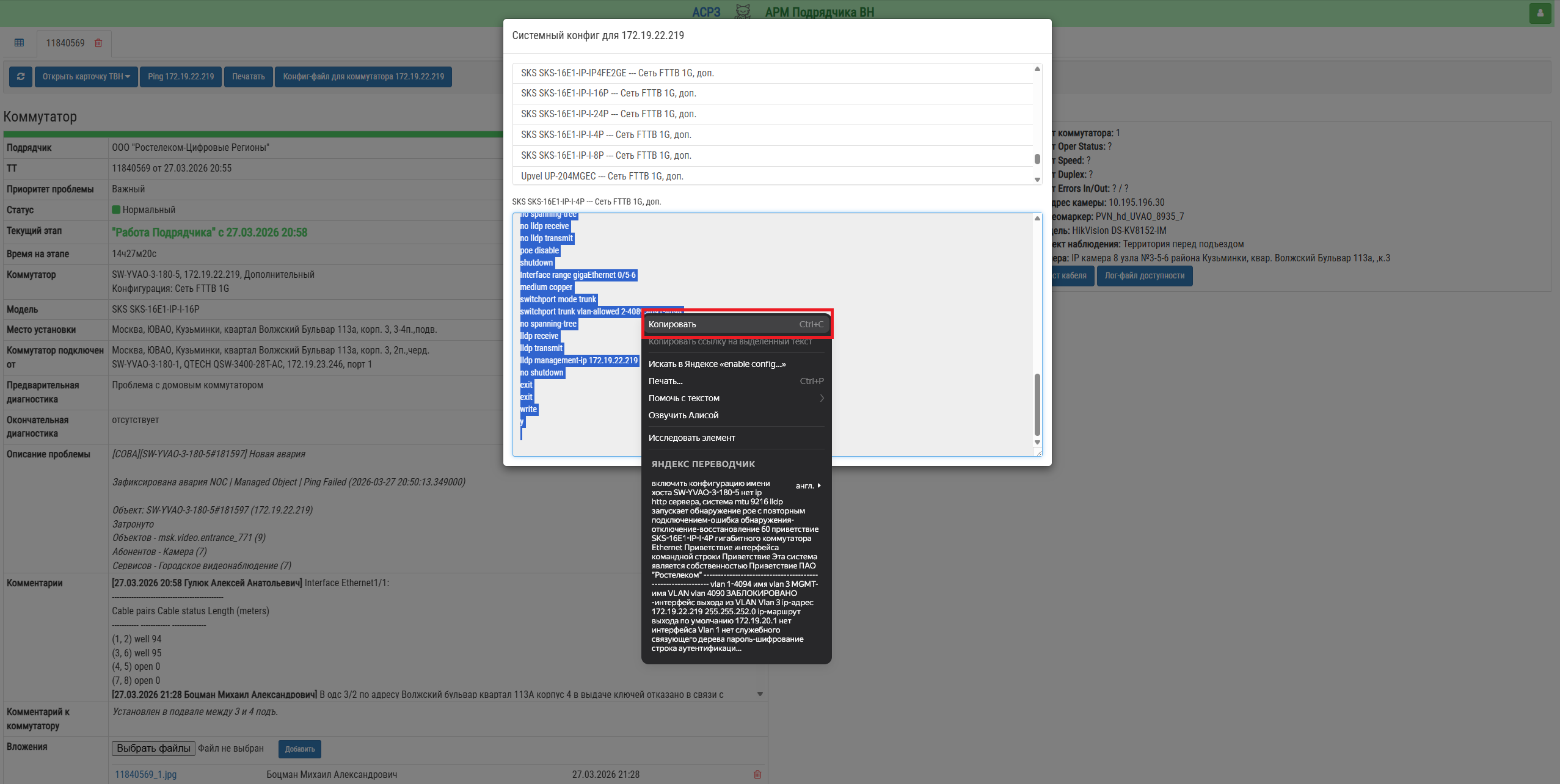

Находим в списке свой коммутатор по серийному номеру или имени и копируем выданную конфигурацию.

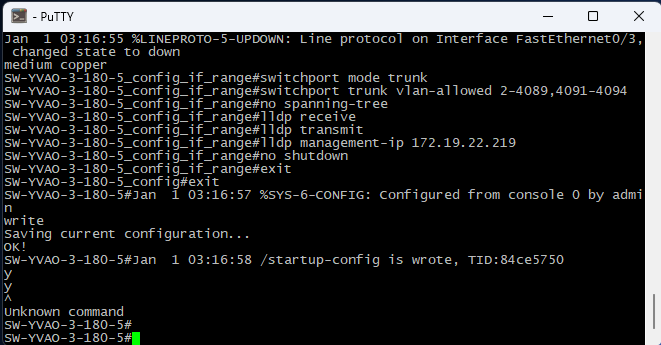

Возвращаемся в окно PuTTY и вставляем скопированный конфиг (правой кнопкой мыши или Ctrl+V).

Дожидаемся применения настроек и нажимаем Enter. Коммутатор готов к работе!
